Panel contralaminado CLT - Panel de madera macizo

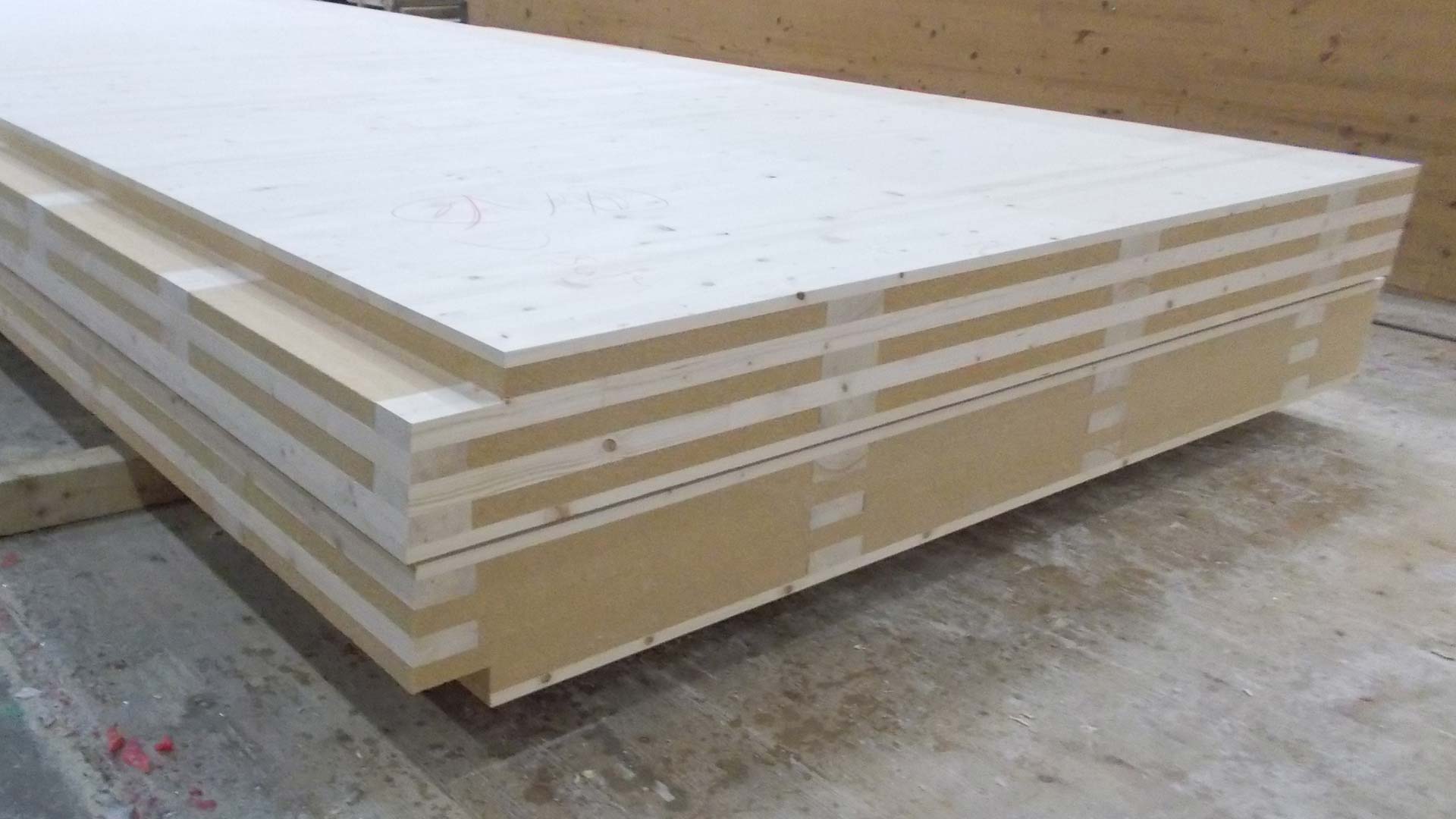

Los paneles CLT, formados por varias capas de tableros de madera maciza seca, ofrecen muchas ventajas para el diseño y ideas de proyecto, así como a la construcción de edificios y estructuras. Schilliger Bois ofrece una amplia gama de dimensiones y calidades estéticas. Los paneles de madera contralaminada son elementos portantes que pueden utilizarse como muros, forjados, cubiertas o elementos de refuerzo.

El alto grado de prefabricación de los paneles CLT permite el montaje de una casa CLT en pocos días. Además, hay muchas formas diferentes de montar los paneles contralaminados de madera para adaptarlos a su proyecto. Gracias a nuestros años de experiencia en el campo del CLT, podemos ofrecerle asesoramiento técnico y asistencia en el montaje a lo largo de su proyecto.

SCHILLIGER CLT – CARACTERÍSTICAS GENERALES

Las características mecánicas de un panel CLT varían en función de la composición de las diferentes capas: su modularidad de uso, su gran estabilidad estructural y su ligereza permiten la realización de proyectos arquitectónicos complejos y audaces. Por último, utilizamos madera local (madera francesa) procedente de bosques gestionados de forma sostenible (PEFC, FSC). Así, nuestros paneles contralaminados de madera CLT tienen una baja huella de carbono y cumplen las expectativas medioambientales actuales.

Tipos de madera Abeto, Picea y douglas. Otros tipos de madera.
Contenido de humedad 10% ± 2%
Resistencia a la difusión μ 20-50
Conductividad térmica λ 0,13 W/m/K
Almacenamiento de CO2 716 kg CO2 eq / m3
Dimensión máxima 3,4m x 14,0m. Hasta 18,0m bajo petición
Espesor 27 à 400mm
Densidad de la madera 500 kg/m3
Calidades visuales 3 calidades (visto, visto industrial, no visto)
Panneaux bois CLT, composés de plusieurs couches croisées de planches en bois massif séché
Catalogo panel CLT
Detalles de construcción
CLT-Tech.com

MAS INFORMACIÓN SOBRE LOS PANELES CLT Y SUS POSIBLES APLICACIONES

¿Quiere saber más sobre los paneles contralaminados de madera maciza Schilliger y sus posibles aplicaciones? Envíenos su solicitud y póngase en contacto con nosotros, sin compromiso.

Póngase en contacto con nosotros

CONSTRUCCIÓN EN MADERA CLT – CALIDADES VISUALES

 Palazzo Méridia, Nice – livraison du CLT par Schilliger Bois

Cada proyecto es diferente en su arquitectura y apariencia (imagen: Palazzo Meridia, Niza, entrega CLT de Schilliger Bois © Antoine Duhamel Photography). Gracias a nuestra flexibilidad y experiencia en el campo del panel CLT, el tablero contralaminado CLT ofrece, además de sus excelentes características estructurales, una amplia gama de colores y tratamientos de superficies. Nuestro objetivo es satisfacer todos sus criterios visuales, para integrar nuestros paneles de CLT en su proyecto y su entorno.

Varios tipos de madera / Opciones estéticas y económicas
Dependiendo de su proyecto, podemos ofrecerle diferentes especies de madera: abeto, picea, abeto de Douglas y otras maderas blandas bajo petición. Podemos proponer varias combinaciones: paneles CLT de una sola especie, combinación de dos especies (cara vista y capas no vistas), mezcla de especies en las diferentes capas. Independientemente de la especie de madera utilizada, el panel contralaminado CLT cumple los requisitos estructurales previstos. La elección de las especies de madera responde en primer lugar a sus exigencias estéticas, pero también puede tener ventajas económicas.

Toiture de gare routière construite en CLT, peinture bleue

Pre-lasura / Listo para instalar
El panel contralaminado CLT Schilliger también puede ser barnizado. Podemos entregar los paneles en bruto para ser barnizado in situ, o ya con una primera capa de pintura. Los paneles CTL también pueden entregarse pintados, listos para ser instalados sin necesidad de retoques.

Panneau lasuré chêne (Reguisheim, France)

CLT CALIDADES VISUALES – PRINCIPALES CRITERIOS DE CALIDAD

Cada panel de CLT se caracteriza por la calidad de sus dos superficies principales. Todas las combinaciones son posibles. Diferentes calidades de superficie están disponibles:

Calidad B superficie de alta calidad estética vista, lijado y purgado de los defectos de la madera.

Calidad C superficie estética de calidad vista industrial, masticada y lijada.

Calilad D superficie estética de calidad no vista, sin criterio estético.

CONSTRUIR EN CLT – MECANIZADO ET ENSAMBLAJE

Montage du pavillon du théâtre Vidy-Lausanne

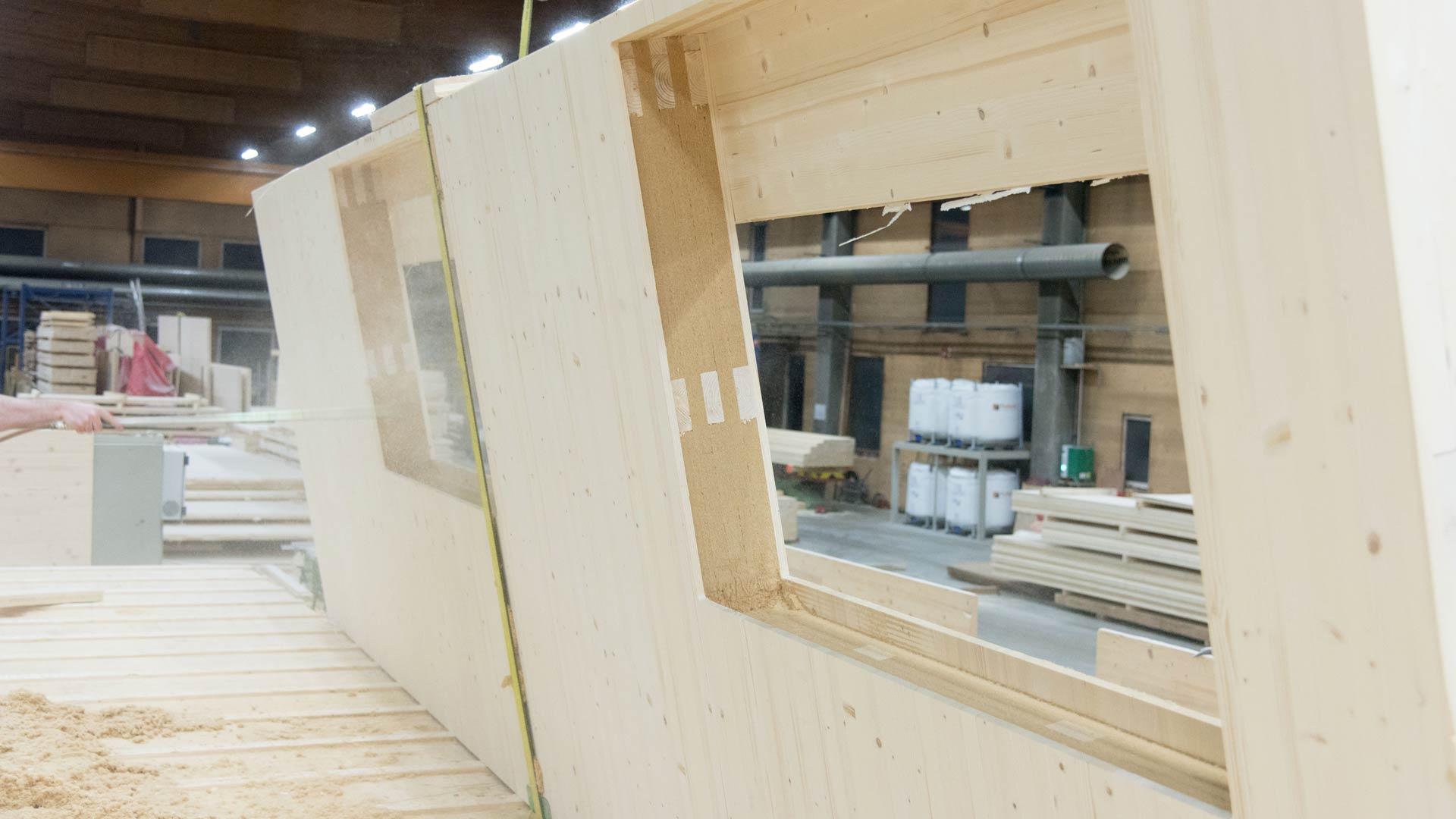

El CLT Schilliger se entrega cortado a medida. Gracias a nuestro pórtico de corte con control numérico, podemos proponer diversos cortes o mecanizados con gran precisión. Esto para facilitar el montaje o proponer diferentes detalles arquitectónicos (imagen: montaje del pabellón del teatro Vidy- Lausana). Gracias a un amplio porta herramientas, se pueden realizar numerosos detalles. Sólo falta montar los distintos paneles de CLT Schilliger. En pocas horas, ¡aparece la estructura del edificio!

Tecnología de punta
Nuestra oficina técnica está a su servicio para permitir la realización de sus proyectos.

Réalisation de détails et profils complexes en panneaux CLT

Seguridad en la obra
Para una mayor seguridad y ahorrar tiempo en la obra, podemos realizar bajo petición los agujeros para izar los elementos durante el montaje. También podemos proporcionar las fijaciones necesarias para la elevación.

Montage d’une toiture en panneaux CLT

Diversidad de un único socio
Además de las tablas de unión y las lengüetas entre los paneles CLT, también suministramos las vigas de madera laminada, mecanizadas o no: zapatas, postes, vigas KVH y todos los listones y contralistones. Al trabajar con un único socio, ahorrará dinero optimizando el transporte, facilitando la logística y limitando las fuentes de error.

ESTÁTICA DE LA MADERA CLT – CARACTERÍSTICAS ESTRUCTURALES ADAPTADAS

Construction d'un pont avec plancher de pont en panneaux clt

El CLT es una solución adaptada para diversos proyectos, desde casas unifamiliares hasta pisos de varias plantas, edificios de uso comercial y industrial, oficinas y almacenes. Su excelente relación resistencia-peso también lo hace adecuado para las ampliaciones de edificios o la integración de balcones. Al variar la orientación, el número y el grosor de las capas, las características estructurales de cada panel de construcción multicapa pueden adaptarse a su utilización (imagen: construcción de un puente con forjado de panel CLT). De este modo, el panel CLT Schilliger puede utilizarse como muro de estructura portante, forjado, techo, cubierta, muro de refuerzo, elemento de forjado en caja, etc., y eso con características óptimas en cada caso.

Obra optimizada
Los tableros encolados y cruzados entre los mismos confieren a los paneles de madera contralaminada CLT un alto grado de estabilidad dimensional. En casos especiales como voladizos en ambas direcciones o aberturas de gran dimensión, podemos mecanizar en taller para facilitar el montaje. Además, la resistencia y la rigidez se maximizan cuando los paneles de CLT se entregan ya cortados a medida, lo que permite una rápida instalación sin tiempo de secado ni refuerzos adicionales para el montaje.

Montage rapide et précis d’un mur CLT (Triesen, Liechtenstein)

Cálculos estáticos
Nuestra oficina técnica le asesora a lo largo de su proyecto y le ofrece un apoyo personalizado, desde el predimensionamiento hasta el montaje. Estamos equipados de diferentes softwares que son ampliamente utilizados en la construcción en madera: RFEM y RSTAB para el dimensionamiento, Cadwork para los dibujos en 2D y 3D. También disponemos de un programa interno para los cálculos estáticos y de física de la construcción, según los Eurocódigos o las normas SIA. Este programa puede descargarse en nuestra página web.

Calculs statiques dans notre bureau d’études interne

Numerosas estructuras
Gracias a sus propiedades estructurales y estabilidad dimensional, numerosas estructuras nuevas o ampliaciones pueden diseñarse en su totalidad en CLT. El uso de un único material hace que el proyecto sea más claro, facilita la elaboración de los detalles de construcción, reduce el número de personas implicadas y la cantidad de transporte necesario. Además, se reduce el tiempo de montaje y las molestias asociadas al ruido. Todo esto ahorra tiempo, dinero y errores en la obra.

PROPRIEDADES TÉRMICAS DE LA MADERA CLT – BUEN COMPORTAMIENTO HIGROMÉTRICO

Panneaux-clt avec isolation extérieure – bon comportement thermique et hygrométrique

El CLT puede utilizarse como muro del perímetro exterior, muro interior, forjado, elemento de cubierta o soporte de estanquidad. Sus propiedades físicas contribuyen al buen comportamiento térmico e higrométrico del edificio (imagen: paneles de CLT con aislamiento exterior), siempre que se respeten ciertos sistemas constructivos en la composición de los muros y forjados.

Menos puentes térmicos
Gracias a su baja conductividad térmica, el CLT ayuda a reducir la transmitancia térmica (valor U) de paredes y cubiertas. La naturaleza monolítica del CLT, combinada con el aislamiento exterior continuo, reduce considerablemente los puentes térmicos, mientras que la elección del aislamiento adecuado aumenta el desfase térmico del edificio, mejorando así la comodidad. De este modo, el CLT facilita el cumplimiento de las normas y criterios energéticos para la obtención de diversas etiquetas, como el BBC-Effinergie o Energie Carbono E+C-.

Bâtiment avec isolation extérieure périphérique (Lancaster, Royaume-Uni)

Mayor comodidad en el interior
El CLT es un material higroscópico. Así, regula la humedad ambiental y contribuye a la mejora de la comodidad del interior. Además, el encolado lateral de las tablas mejora la estanqueidad al aire y la resistencia a la difusión del vapor de agua: el CLT es ideal para muros transpirables y térmicamente eficientes, además, se reducen los problemas de condensación.

Etanchéité des joints entre panneaux CLT avant isolation

ARQUITECTURA – CLT DE MADERA MACIZA, UN MATERIAL MOLDEABLE

Pavillon du Théâtre Vidy-Lausanne réalisé en panneaux clt

Por su aspecto cálido, el CLT con sus notables características estructurales tiene un peso reducido y es fácil de mecanizar y instalar. El CLT, además de ser utilizado en las nuevas construcciones modernas (imagen: pabellón del teatro Vidy-Lausana), puede ser una solución adecuada para la restauración del patrimonio existente, la ampliación de edificios, la rehabilitación y la reestructuración de espacios. Gracias a las numerosas ventajas del CLT, es fácil de imaginar y recrear los volúmenes existentes y dar una segunda vida a los edificios abandonados.

Montage de la cabane du Mont Rose (Suisse)

Montaje del refugio del Mont Rose (Suiza)

Cabane du Mont Rose (Suisse)

Refugio del Mont Rose (Suiza)

Montage d' une maison d‘architecte (Puligny-Montrachet, France)

Montaje de una casa de arquitecto (Puligny-Montrachet, Francia)

Maison d‘architecte (Puligny-Montrachet, France)

Casa de arquitecto (Puligny-Montrachet, Francia)

Montage d' une maison individuelle en front de mer (Thorpeness, Royaume-Uni)

Construcción de una vivienda unifamiliar en primera línea de mar (Thorpeness, Reino-Unido)

Maison individuelle construite en panneaux clt en front de mer (Thorpeness, Royaume-Uni)

Vivienda unifamiliar construida con paneles de CLT en primera línea de mar (Thorpeness, Reino-Unido)

Terrasses couvertes en CLT douglas (Wintherthur, Suisse)

Terrazas cubiertas en CLT de abeto Douglas (Wintherthur, Suiza)

Immeuble collectif à 5 étages (Wintherthur, Suisse)

Edificio de viviendas de 5 plantas (Wintherthur, Suiza)

Montage maison familiale en CLT visible (Bellach, Suisse)

Montaje de una casa unifamiliar de CLT calidad vista (Bellach, Suiza)

Maison familiale en CLT visible (Bellach, Suisse)

Casa unifamiliar de CLT calidad vista (Bellach, Suiza)

Montage bureaux en CLT visible (Reguisheim, France)

Montaje de un edificio de oficinas en CLT calidad vista (Reguisheim, Francia)

Bureaux en CLT visible (Reguisheim, France)

Edificio de oficinas en CLT calidad vista (Reguisheim, Francia)
